КВЭН – Кабельные Высокотемпературные Электро Нагреватели
Кабельные высокотемпературные электронагреватели (КВЭН) предназначены для решения различных задач электрического обогрева, особенно, когда от нагревателей требуются высокие тепловые нагрузки, повышенные температуры (от 100 гр.С и выше), высокая механическая прочность, коррозионная устойчивость к рабочим средам, высокая устойчивость к ионизирующему облучению.
Немного о КВЭНах
Для изготовления таких нагревателей используются кабели с минеральной изоляцией в стальной оболочке, широко используемые в атомной промышленности и в зонах с высокой радиацией и температурой.
Благодаря таким исходным материалам КВЭНы эффективно использовать там, где к нагревателям предъявляются следующие требования:
→ Воздействие высокой температуры;
→ Поддержание высокой температуры;
→ Высокая выходная мощность;
→ Высокая механическая прочность;
→ Высокая электрическая прочность изоляции при повышенных температурах;
→ Постоянная выходная мощность по всей длине кабеля;
→ Длительный срок службы нагревателей;
→ Высокая коррозионная устойчивость к различным средам.
Преимущества
Небольшое отличие пусковых токов от рабочих токов, благодаря использованию для токопроводящих жил сплавов сопротивления с низким ТКС (температурный коэффициент сопротивления).
Невысокая стоимость технического решения, реализованного на КВЭН, по сравнению с другими нагревательными проводами и кабелями.
Долговечность и повышенная устойчивость высокотемпературных нагревателей к циклическим тепловым нагрузкам.
Устойчивость к воздействию низких температур, осадков, ультрафиолетового излучения и радиационного излучения.
Высокая механическая прочность (особенно на сдавливание и на растяжение).
Высокая удельная мощность и высокая температура эксплуатации под нагрузкой и без нагрузки.
Основные области применения
Гражданское строительство
➜ Обогрев трубопроводов;
➜ Устройство систем снеготаяния;
➜ Устройство систем обогрева пола, площадок;
➜ Подогрев резервуаров;
➜ Подогрев ёмкостей с мазутом и битумом.
Промышленность
➜ Разогрев и поддержание температуры технологических трубопроводов и емкостей с вязкими продуктами;
➜ Обогрев реакторов, технологических аппаратов, запорной арматуры;
➜ Использование в качестве исходных компонентов для изготовления различных нагревателей (нагреватели для металлических, авто и ж/д цистерн);
➜ Использование в процессах с высокими мощностями и температурами;
➜ Возможность использования как в обычных зонах, так и зонах, классифицируемых, как взрывоопасные.
Характеристики
Высокотемпературные электронагреватели относятся к резистивному типу нагревателей. Тепловыделение происходит за счёт выделения тепла при прохождении электрического тока по проводнику за счёт электрического сопротивления. Поэтому выходная погонная мощность зависит от рабочего напряжения, удельного электрического сопротивления проводника и его длины.

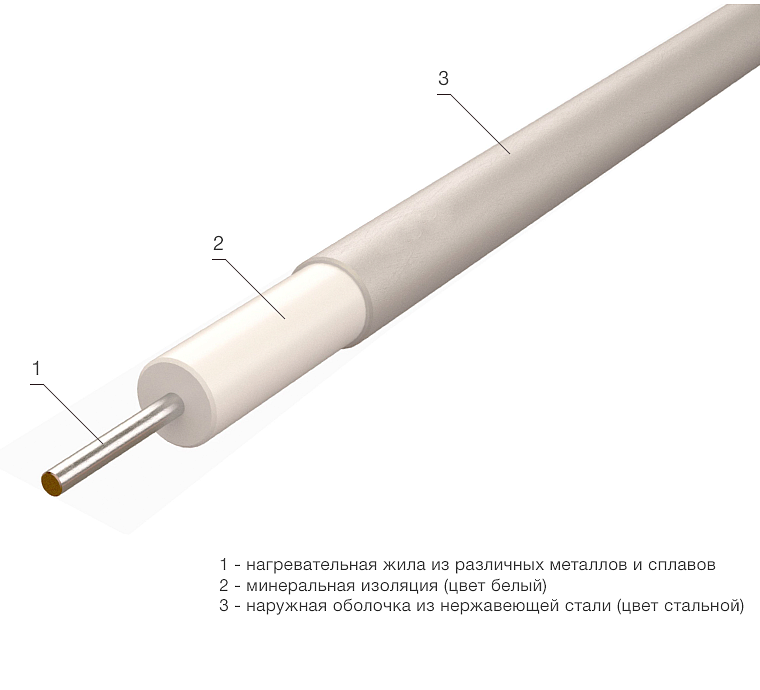

Электронагреватели имеют герметичную металлическую оболочку. Токопроводящая жила изолирована от оболочки периклазом (окисью магния – минеральная изоляция).
| Название | Описание |
| Тип кабеля: | резистивный с минеральной изоляцией |
| Количество проводников: | 1 |
| Области применения: | Разогрев и поддержание температуры технологических трубопроводов и емкостей с вязкими продуктами (битум, пек, канифоль, мастики, герметики); обогрев реакторов, технологических аппаратов, запорной арматуры, антиобледенительные системы отрытых площадок во взрывоопасных, нагруженных и ответственных зонах. Использование в качестве исходных компонентов для изготовления различных нагревателей (нагреватели для металлических, авто и ж/д цистерн), Процессы с высокими температурами, или зоны требующие высоких погонных мощностей. Возможно использование как в обычных зонах, так и зонах, классифицируемых, как взрывоопасные. |
| Погонная мощность: | до 250 Вт/м |
| Предельная температура: | Максимальная допустимая температура эксплуатации под нагрузкой - до +450ºС максимальная допустимая температура эксплуатации без нагрузки - до +600ºС |
| Другие характеристики: | -материал жилы - нихром, константан, никель, нержавеющая сталь, медь. -изоляция минеральная (окись магния), -оболочка - сталь нержавеющая, медно-никелевый сплав. -наружный диаметр- 3,4,5,6 мм.(минимальный радиус изгиба – пять диаметров кабеля). -удельная погонная нагрузка-до 250 Вт/м, -удельные сопротивления от 0,12 до 10 ом/м. |
| Особенности изготовления: | Муфты специальной конструкции. Производится два типа элементов, отличающиеся конструкцией холодных выводов. |
Фотогалерея
Хим.реактор для различных хим.технологических процессов с диапазоном темиератур 100-300С
Донный обогреватель
Поясной обогреватель двухярусеый
Поясной обогреватель
Установка осушки газа
Цилиндры теплоизоляционные
ЩУ для обогрева бочек
